不銹鋼焊絲的焊接指導工作：
1.概述
裝機容量：2×150T/h+2×30MW，本機組汽機發電機密封油管道，材質為1Cr18Ni9Ti。
作業項目名稱：不銹鋼管焊接作業指導書
2. 編制依據：
2.1. 設計圖紙
2.2. 《火力發電廠焊接技術規程》DL/T 869-2004
2.3. 《火力施工質量檢驗及評定標準（焊接篇）》1996年版
2.4. 《焊工技術考核規程》
2.5. 《電力建設安全工作規程》
3. 施工準備：
3.1. 材料設備
3.1.1. 焊接材料

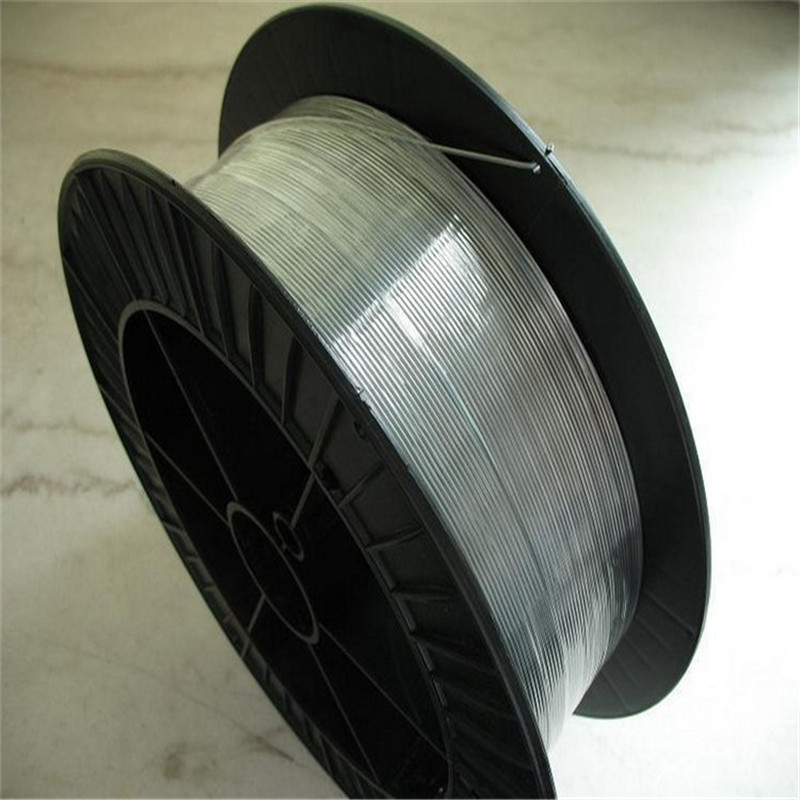

焊絲：H1Cr18Ni9Ti φ2.5
焊絲應有制造廠的質量合格證，領取和發放有焊材管理員統一管理。焊絲在使用前應清除油銹及其他污物，露出金屬光澤。
3.1.2. 氬氣
氬氣瓶上應貼有出廠合格標簽，其純度≥99.95%，所用流量6-9升/分鐘，氣瓶中的氬氣不能用盡，瓶內余壓不得低于0.5MPa ，以保證充氬純度。
3.2. 施工機具
3.2.1. 采用直流電焊機。
3.2.2. 選用JL-15型氬氣減壓流量計。流量計應開閉自如，沒有漏氣現象。切記不可先開流量計、后開氣瓶，造成高壓氣流直沖低壓，損壞流量計；關時先關流量計而后關氬氣瓶。
3.2.3. 輸送氬氣的膠皮管，不得與輸送其它氣體的膠皮管互相串用，可用新的氧氣膠皮管代用，長度不超過30米。
3.2.4. 其它工器具
焊工應備有：手錘、砂紙、扁鏟、鋼絲刷、電磨工具等，以備清渣和消缺。
4. 工序過程
4.1. 焊工必須按照“考規”規定經相應試件考試合格后，方可上崗位焊接。
4.2. 嚴禁在被焊件表面隨意引燃電弧、試驗電流或焊接臨時支撐物等。
4.3. 焊工所用的氬弧焊把、氬氣減壓流量計，應經常檢查，確保在氬弧焊封底時氬氣為層流狀態。
4.4. 對口前應將坡口表面及母材內、外壁的油、漆、垢銹等清理干凈，直至發出金屬光澤，清理范圍為每側各為10-15mm，對口間隙為2.5~3.5mm。
4.5. 管子對口中心線偏差值不超過1/100，對口間隙要勻直，禁止強力對口，內壁錯口值應小于壁厚的10%，且不大于1mm。
4.6. 焊口局部間隙過大時，應進行修整，嚴禁在間隙內添加塞物。
4.7. 對口合格后，應根據管徑不同點2-3點，點焊的材料應與正式施焊相同，點焊長度10-15mm，厚度3-4mm。
4.8. 管子焊接時，管道內不得有穿堂風，管子不得晃動，并應有防風措施。
4.9. 打底完成后，應認真檢查打底焊縫質量，確認合格后再進行氬弧焊蓋面焊接。
4.10. 引弧、收弧必須在坡口內進行，收弧要填滿熔池，將電弧引向坡口熄弧。
4.11. 點焊、氬弧焊、蓋面焊，如產生缺陷，必須用電磨工具磨除后，再繼續施焊，不得用重復熔化方法消除缺陷。
4.12. 應注意接頭和收弧質量，注意接頭熔合應良好，收弧時填滿熔池。為保證焊縫嚴密性，所有焊口至少焊兩層，不得一遍完成，層間接頭應錯開10mm以上，為減輕打底焊道氧化程度，應適應降低層間溫度。
4.13. 蓋面完畢應及時清理焊縫表面熔渣、飛濺，經自檢合格后，在焊縫附近打上自己的代號鋼印。
4.14. 焊縫經無損檢驗，如有超標缺陷，可用挖補的方式返修，但同一位置上挖補次數不得超過三次，并做到：
5. 控制點：
5.1. 對口裝配檢查合格，方可進行點焊或施焊，屬現場見證點。
5.2.施焊完畢經自檢合格打上焊工本人鋼印代號，屬現場見證點。
6. 質量標準：
6.1. 內部質量按DL/T5069-96規范評定，Ⅰ級合格。
6.2. 焊縫表面質量按《火電施工質量檢驗及評定標準（焊接篇）》（1996版）規定進行檢查，焊接接頭表面質量標準（優良級）如下：
焊縫成型： 焊縫過度圓滑、勻直，接頭良好
加強面高： 0-3mm
焊縫寬窄差： ≤3mm
錯口： 外壁≤0.1δ，且≤4
彎折： ≤1/200
咬邊： h≤0.5，∑Ⅰ≤0.1L且≤40
裂紋、弧坑、氣孔、夾渣： 無
6.3. 檢查
6.3.1. 自檢
焊工焊后作100%自檢，填寫自檢記錄，交班（組）長送施工隊復檢。
6.3.2. 施工隊復檢
焊接質檢員根據班（組）提交的焊工自檢表，按“焊接篇”規定比例和標準進行復檢，初步評定焊接接頭表面質量等級，將結果填入“分項工程焊接接頭表面質量檢驗評定表”。
6.3.3. 由技術員按“焊接篇”規定比例委托作無損檢驗。
6.3.4. 施工隊初評
根據“焊接篇”標準的規定，將焊接接頭的表面質量等級、嚴密性實驗評定級和試驗部門提供的各項試驗報告評定等級，填入分項工程焊接綜合質量等級評定表，并初步評定其焊接綜合質量等級，送公司質檢部門評定。
6.3.5. 公司質檢科對施工隊提供的焊接接頭表面質量和綜合質量初評結果，按“焊接篇”規定抽檢。會同施工隊及有關人員共同評定分項工程的焊接綜合質量等級。
6.3.6. 技術員作好施工記錄。
7. 安全技術措施：
7.1. 焊工工作時必須穿工作服，戴絕緣手套，穿絕緣鞋。
7.2. 焊工必須遵守安全、文明施工的規定。
7.3. 高空作業必須系安全帶，高空搭設的腳手架應安全、可靠、并便于施焊。
7.4. 焊工在使用電磨工具時采取防護措施。使用前檢查電磨工具砂輪片是否松動，是否需要更換砂輪片。
7.5. 禁止管道內帶油焊接。
7.6. 空中對口是作業區下方如有易燃易爆物品時，要做好防止飛濺物落下的措施。
7.7. 應避免電焊線與帶有感應線圈的設備相連，電焊線與焊鉗連接部分應放置可靠，避免工作時電弧擊傷管子或設備。
7.8. 焊接時應注意避免飛濺或電弧損傷設備、飛濺或焊渣落入已清潔干凈的管道內。
